立式气流筛

立式气流筛

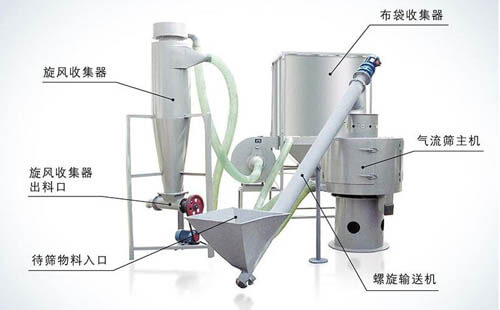

立式气流筛首图

立式气流筛结合螺旋输送机、布袋收集器、旋风收集器作业

气流筛分机是一种对比重超轻微细粉进行有网筛分的高精度振动筛分设备,也可以称之为立式气流筛;现在工业生产中对各种粉状物料的细度、精度要求越来越高。微细粉物料具有易粘附、粒径小、质量轻、易悬浮等特点;一般的筛分设备主要是利用其重力势能或施加激振力、弹力、冲力等进行作业,很难筛分,易引起粉尘飞扬,更难达到理想的筛分效果。由此,技术人员研发出专门用于微细粉精确筛分的新产品——气流振动筛粉机。

立式气流筛基本结构

立式气流筛与旋风卸料器及布袋除尘装置组成闭路筛分除尘系统。主机是立式气流筛粉机,上端筛体的密闭外壳内装有立式筒形筛网;筛网内侧装配有圆周形风轮,主轴通过装在底座内部的电动机驱动高速旋转后透网筛分。气流筛顶部装有进料斗及粗筛网,风道下部有特别设计的排渣口,电动机与主轴为皮带连接;风轮与进料斗下口形成隔层间隙。旋风分离卸料器及布袋除尘装置有正压引风机通过塑料波纹软管连接。立式气流筛产品图

立式气流筛工作原理

立式气流筛摈弃重力势能作业原理,采用空气作载体,动能作功的作业原理。通过负压气流将物料与空气混合后,进入筛机风轮中间,通过风轮叶片施加足够的离心力,向桶型筛网喷射过网,经过蜗壳收集。超径物料不能过网,由自动排渣口排出,从而达到快速筛分之目的。

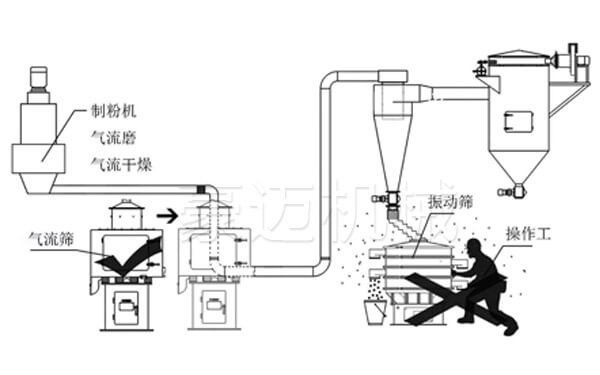

立式气流筛操作图

立式气流筛性能特点

1.筛分效率高:可达到95%以上,比普通振动筛产量高至5-10倍;

2.适应细度范围广:80-530目的粉状物料均可高效筛分;

3.产品筛分细度精确,无超级混级现象;

4.筛网垂直安装,不负重,使用寿命长,减少维修次数;

5.筛分程序在负压半循环状态下进行,无粉尘污染;

6.可与各种磨机,风路并网配套使用;

7.噪音小、耗电低、可连接生产线昼夜不间断作业;

8.封闭式作业无粉尘溢散。

根据物料的细度要求,可在80至530目细度范围内,任意更换筛网,筛网材质可以是不锈钢网,铜网或尼龙网,筛机材质有普钢型,不锈钢型或普钢防腐型;还可以根据用户筛分产量及现场尺寸设计风包式气流筛、小型号气流筛、卧式气流筛等等气流筛分设备。

【应用范围】:

120-180目轻钙、300目重钙、400目活性钙、300目山楂粉、320-500目锌粉、500目氧化铁黑、氧化铁红、120-160目中药粉、180-270目石英粉。如石墨粉、树脂粉、中药粉、涂料、粉煤灰、滑石粉、工业药品、化妆品、灭火剂、塑料粉、陶土、研磨料、铝粉、玻璃粉、耐火材料、淀粉、奶粉、冶金粉末、电磁材料、铜粉、炭黑、活性炭、轻质碳酸钙、铁矿砂等。
